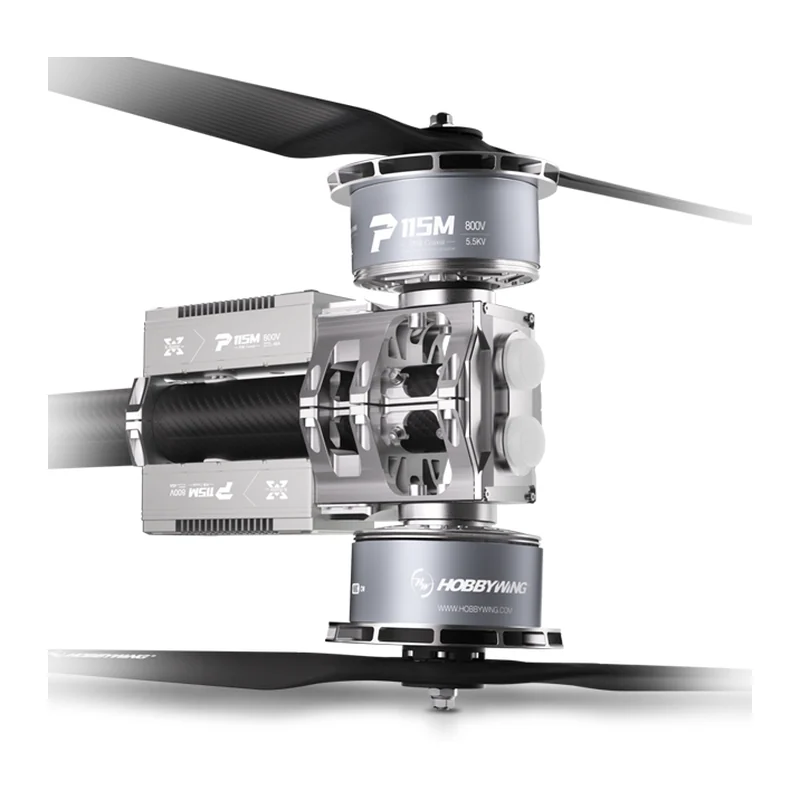

Высоковольтная силовая установка Hobbywing P115M MSC 64x23-P, максимальная тяга 232 кг
Hobbywing · Китай под заказ
Hobbywing P115M MSC 64x23-P

Силовая установка Hobbywing P115M, 720 В, тяга до 232 кг, винт MSC 64×23-P

Высоковольтная силовая установка для грузовых БПЛА: мотор, регулятор и винт 64×23″ на 500–850 В, тяга 115 кг на номинале и до 232 кг максимум, 19,6 кг.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Hobbywing P115M MSC 64x23-P
Производитель
Hobbywing, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: рекомендуемая масса на луч, кпд на рекомендуемой массе — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Силовая установка Hobbywing P115M, 720 В, тяга до 232 кг, винт MSC 64×23-P — ток длительный 15 А, напряжение 720 В, протокол обмена CAN (по заказу RS-485). Из остального: питание 500–850 В, степень защиты IPX5. Прочее: рабочая температура −35…+55 °C. Производитель — Hobbywing, Китай; раздел каталога — интегрированные силовые установки.

Характеристики

Максимальная тяга
232 кг
Тяга на номинале
115 кг
КПД системы
5,4 г/Вт
Номинальная мощность
18,3 кВт
Напряжение
720 В
Питание
500–850 В
Обороты на вольт
5,5 KV
Размер статора
156×50 мм
Пазы и полюса
36N42P
Диаметр мотора
Ø167,1 ± 0,1 мм (с крыльчаткой 209,9 ± 1 мм)
Ток длительный
15 А
Пиковый ток (10 с)
45 А
Габариты регулятора
211 мм × 104 мм × 67 мм (без разъёма)
Протокол обмена
CAN (по заказу RS-485)
Диапазон газа
1100–1940 мкс
Дублирование сигнала газа
CAN+RS485 / CAN+PWM / RS485+PWM
Журнал отказов
есть
Модель винта
MSC 64×23-P
Материал винта
нескладной, углепластик
Диаметр луча
Ø80 мм (толщина стенки зависит от материала)
Посадочные размеры
D60–6*M6, центральное отверстие D20
Масса с кабелем и винтом
19,6 кг ± 100 г
Степень защиты
IPX5
Рабочая температура
−35…+55 °C
Совместимый DataLink
DataLinkBox G3
Масса регулятора с кабелем
1880 ± 50 г
Масса мотора с кабелем
5420 г (вывод эмальпровода 70 мм)
Масса винта
1035 ± 20 г

Описание

P115M — интегрированная силовая установка Hobbywing для тяжёлых грузовых БПЛА: мотор, регулятор и нескладной углепластиковый винт MSC 64×23 поставляются согласованным комплектом. Номинальное напряжение 720 В при допустимых 500–850 В. Тяга на номинале — 115 кг при эффективности 5,4 г/Вт, максимальная — 232 кг.

Мотор 5,5 KV со статором 156×50 мм и схемой 36N42P, диаметр 167,1 мм; масса мотора 5420 г, регулятора — 1880 г, винта — 1035 г, всего комплект 19,6 кг. Регулятор 211×104×67 мм работает по CAN, по заказу по RS-485; сигнал газа 1100–1940 мкс можно дублировать по двум каналам (CAN+RS-485, CAN+PWM или RS-485+PWM), ведётся журнал отказов.

Длительный ток — 15 А, пиковый — 45 А до 10 с. При этом номинальная мощность заявлена 18,3 кВт, что при 720 В соответствует около 25 А, — цифры по току и мощности перед проектированием силовой сети уточняют у производителя. Крепление на луч Ø80 мм, защита IPX5, рабочая температура от −35 до +55 °C, телеметрия — через DataLinkBox G3.

Характеристики приведены по данным производителя: страница модели ↗
