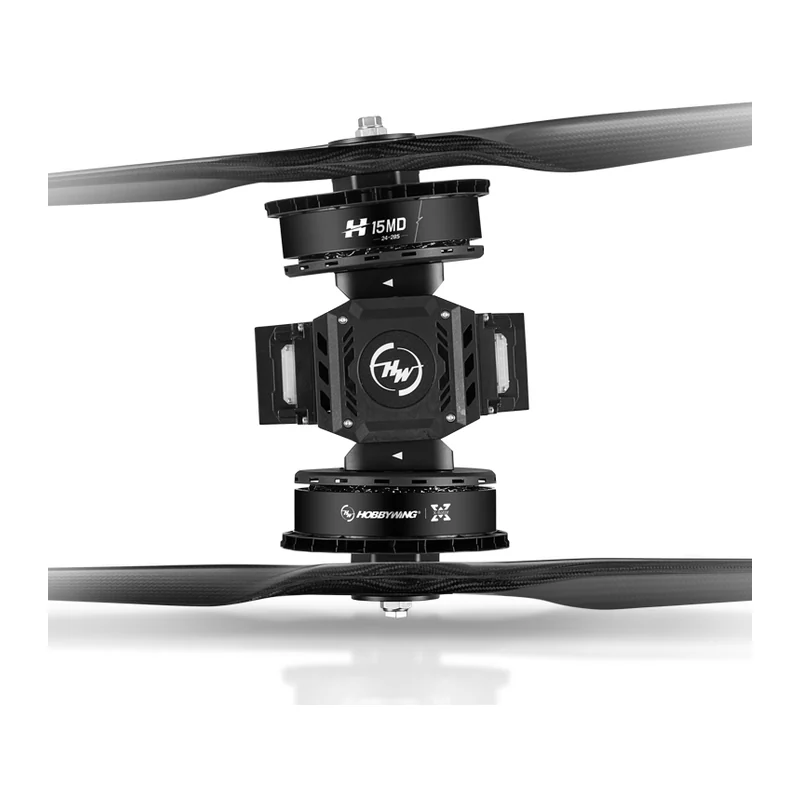

Соосная силовая установка Hobbywing H15MD 24S, тяга до 145 кг, винт MFC 63×24

Соосный узел под 24–28S с винтом MFC 63×24: до 145 кг тяги на уровне моря, 60 кг на луч при 7,4 г/Вт, длительный ток 110 А.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Hobbywing H15MD 24S
Производитель: Hobbywing, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Соосная силовая установка Hobbywing H15MD 24S, тяга до 145 кг, винт MFC 63×24 — ток длительный 110 А, напряжение 92 В на 24S, 108 В на 28S, протокол обмена UAVCAN. Из остального: питание 36–130 В, степень защиты IPX6. Прочее: рабочая температура −40…+60 °C. Производитель — Hobbywing, Китай; раздел каталога — интегрированные силовые установки.

Характеристики

Максимальная тяга: 145 кг (на уровне моря)
Рекомендуемая масса на луч: 60 кг
КПД на рекомендуемой массе: 7,4 г/Вт
Номинальная мощность: 7000 Вт
Совместимый аккумулятор: 24S–28S (Li-Po)
Напряжение: 92 В на 24S, 108 В на 28S
Питание: 36–130 В
Размер статора: Ø155,6 × 23 мм
Пазы и полюса: 36N 44P
Диаметр мотора: 167,1 мм
Ток длительный: 110 А
Пиковый ток (3 с): 300 А
Габариты регулятора: 155,6×83,6×54,3 мм
Протокол обмена: UAVCAN
Диапазон газа: 1100–1940 мкс
Калибровка газа: не поддерживается
Источник газа: PWM и CAN
Журнал отказов: 2–48 ч
Модель винта: MFC 63×24
Материал лопастей: углепластик
Диаметр луча: труба 80 мм, стенка 3 мм
Посадочные размеры: 4 × M6 на окружности Ø46 мм, центральное отверстие Ø15 мм
Масса с кабелем без винта: 9900 ± 200 г
Степень защиты: IPX6
Рабочая температура: −40…+60 °C
Совместимый DataLink: DataLinkBox G3
Масса регулятора: 616 ± 5 г
Модель мотора: 15623–35 KV
Масса мотора с кабелем: 2800 ± 100 г
Масса винта: 930 ± 9 г

Описание

Высоковольтный вариант H15MD — соосная установка Hobbywing под батареи 24–28S: номинал 92 В на 24S и 108 В на 28S, допустимое питание 36–130 В. Мотор 15623 на 35 KV со статором Ø155,6 мм высотой 23 мм (36 пазов, 44 полюса) в корпусе диаметром 167,1 мм, винт MFC 63×24 из углепластика. Максимальная тяга 145 кг на уровне моря, рекомендуемая масса на луч 60 кг при 7,4 г/Вт, номинальная мощность 7000 Вт.

Есть исполнение H15MD под 18S. Вариант на 24–28S при той же мощности работает на меньшем токе, что облегчает силовую проводку длинных лучей, а соосная схема даёт кратно больший класс тяги, чем одномоторные установки.

Регулятор 155,6×83,6×54,3 мм массой 616 ± 5 г работает по UAVCAN, газ принимает по PWM и CAN, диапазон 1100–1940 мкс без калибровки. Длительный ток 110 А, пиковый 300 А до 3 с. Луч — труба 80 мм со стенкой 3 мм, посадка D46 под 4×M6, центральное отверстие D15. Масса с кабелем без винта 9900 ± 200 г, мотор с кабелем — 2800 ± 100 г, винт — 930 ± 9 г. IPX6, −40…+60 °C, DataLinkBox G3.

Характеристики приведены по данным производителя: страница модели ↗
