Стек GEPRC TAKER F722 BL32 E55A SE, контроллер и регулятор 4-в-1
GEPRC · Китай под заказ
TAKER F722 BL32 E55A SE

Стек GEPRC TAKER F722 BL32 E55A SE, контроллер и регулятор 4-в-1

Оригинальное название: GEPRC TAKER F722 BL32 E55A SE STACK

Гоночный стек GEPRC TAKER F722 SE + E55_96K: STM32F722RET6, ICM-42688-P, 32 Мбит чёрного ящика, регулятор 55 А (60 А пик), 2–6S, BEC 5 В 2,5 А и 10 В 2 А, крепление 25,5×25,5 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TAKER F722 BL32 E55A SE
Производитель
GEPRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Стек GEPRC TAKER F722 BL32 E55A SE, контроллер и регулятор 4-в-1 — процессор STM32F722RET6, гироскоп ICM-42688-P, тип Стек: полётный контроллер TAKER F722 SE + 4-в-1 регулятор TAKER E55_96K BL32. Из остального: число банок 2–6S LiPo (7,4–25,2 В). Прочее: масса контроллер 6,0 г, регулятор 9,6 г, габариты контроллер 31,7×31,5 мм. Производитель — GEPRC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Тип
Стек: полётный контроллер TAKER F722 SE + 4-в-1 регулятор TAKER E55_96K BL32
Процессор
STM32F722RET6
Гироскоп
ICM-42688-P
Число банок
2–6S LiPo (7,4–25,2 В)
Ток ESC
55 А длительно, 60 А пиковый (5 с)
Протокол ESC
Oneshot125, Oneshot42, Multishot, DShot150/300/600
Прошивка
таргет контроллера TAKERF722SE, таргет регулятора ST_G0_05; частота ШИМ 24–96 кГц
OSD
Betaflight OSD, чип AT7456E
Монтажные отверстия
25,5×25,5 мм, отверстия φ4 мм, с демпферами — под M3 или M2
Порты UART
6 (UART6 — только для регулятора)
BEC/выход питания
5 В 2,5 А и 10 В 2 А (два независимых канала)
Чёрный ящик
32 Мбит флеш-памяти
Масса
контроллер 6,0 г, регулятор 9,6 г
Габариты
контроллер 31,7×31,5 мм
Комплектация
контроллер, регулятор, конденсатор 35 В 470 мкФ, силовой кабель XT60, 8-pin кабель контроллер–регулятор, винты M3×22 (4 шт.), гайки M3 (6 шт.), демпферы 4→3 мм и 4→2 мм (по 12 шт.), кабели камеры 65 и 25 мм, кабель приёмника, кабель DJI Air Unit

Описание

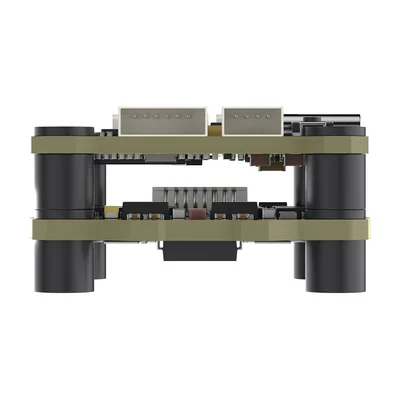

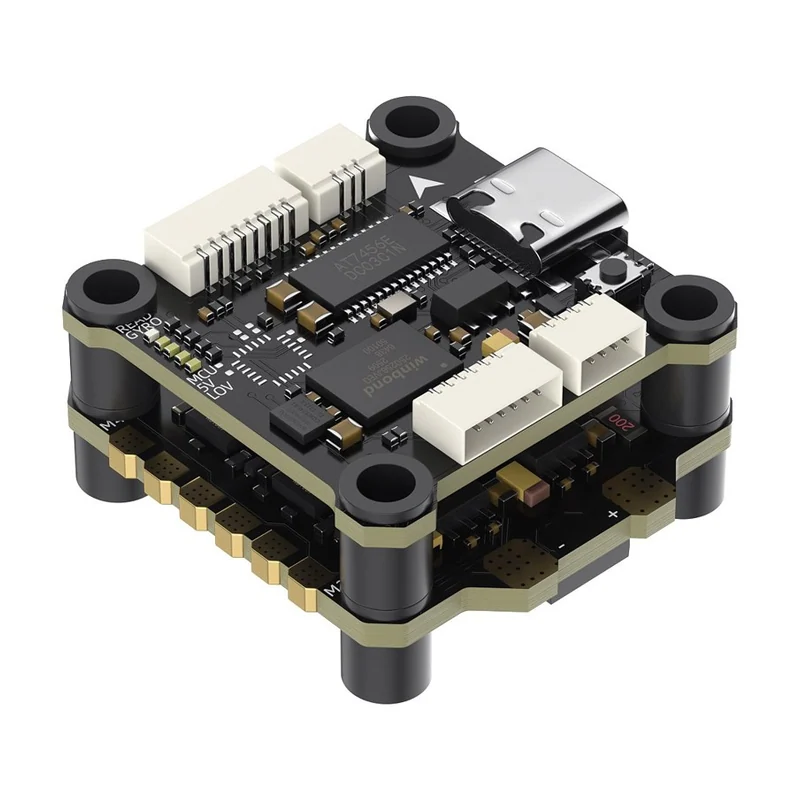

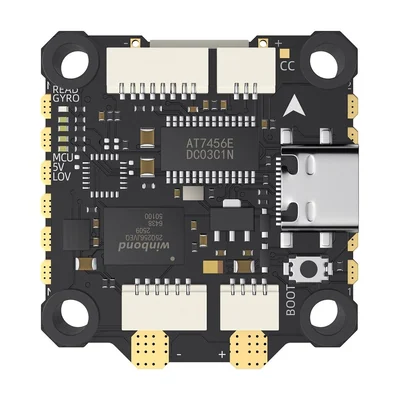

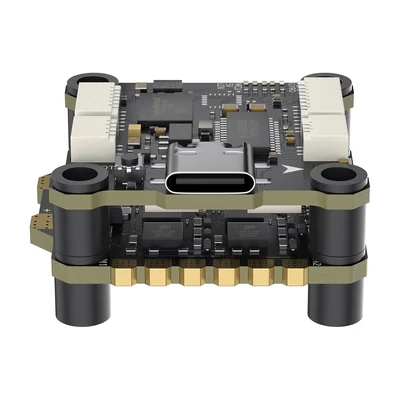

Стек рассчитан на гоночные модели и состоит из полётного контроллера TAKER F722 SE (STM32F722RET6, гироскоп ICM-42688-P, 32 Мбит под чёрный ящик) и 32-битного регулятора TAKER E55_96K 4-в-1 в металлических корпусах MOSFET. Производитель тестировал стек на 7,5-дюймовой раме с моторами 2306,5 1350KV.

Провода к контроллеру можно паять или подключать через разъёмы SH1.0. Поддерживаются приёмник, аналоговая камера и прямое подключение DJI Air Unit. Два независимых BEC — 10 В 2 А и 5 В 2,5 А, 6 UART (UART6 — под регулятор).

Регулятор рассчитан на 55 А длительно и 60 А пиковый (5 с), частоту ШИМ 24–96 кГц, телеметрию и датчик тока. В обзорной части страницы приведены также значения замера 50 А длительно и 55 А кратковременно. Обе платы крепятся на 25,5×25,5 мм — стандарт рам под AIO.

Характеристики приведены по данным производителя: страница модели ↗
