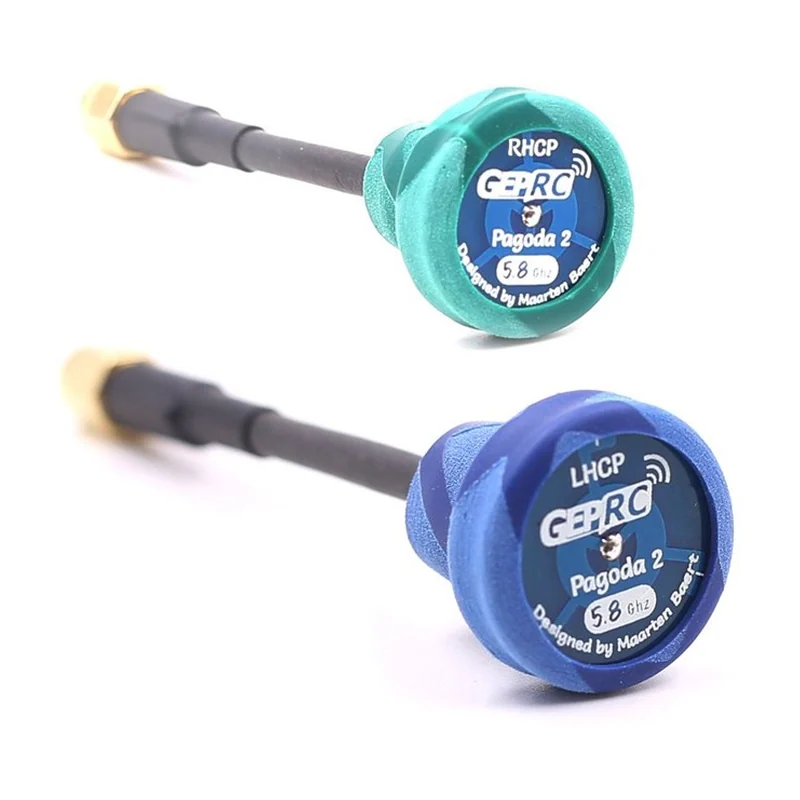

GEPRC GEP-Pagoda2 — антенна Pagoda 5,8 ГГц с круговой поляризацией
GEPRC · Китай под заказ
GEP-Pagoda2

GEPRC GEP-Pagoda2 — антенна Pagoda 5,8 ГГц с круговой поляризацией

Оригинальное название: GEP-Pagoda2 Antenna

Антенна Pagoda 2 по схеме Маартена Барта: 5,55–6,05 ГГц, LHCP или RHCP, КСВ менее 1,22, эллиптичность менее 1,3, КПД 95 %, три слоя FR-4 с медью, высота 60 мм, масса 8 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
GEP-Pagoda2
Производитель
GEPRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: усиление, разъём — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GEPRC GEP-Pagoda2 — тип всенаправленная антенна Pagoda для видеосвязи, частота 5,55–6,05 ГГц, центр 5,8 ГГц, поляризация LHCP или RHCP. Из остального: длина 60 мм. Прочее: масса 8 г. Производитель — GEPRC, Китай; раздел каталога — антенны FPV и видеотракта.

Характеристики

Тип
всенаправленная антенна Pagoda для видеосвязи
Частота
5,55–6,05 ГГц, центр 5,8 ГГц
Поляризация
LHCP или RHCP
Длина
60 мм
Масса
8 г
Комплектация
1 антенна

Описание

GEP-Pagoda2 изготовлена по оптимизированной схеме антенны Pagoda Маартена Барта (Maarten Baert). Центральная частота 5,8 ГГц, полоса 500 МГц (5,55–6,05 ГГц), согласование S11 менее −20 дБ, КСВ менее 1,22 на центральной частоте, коэффициент эллиптичности менее 1,3, КПД излучения 95 %.

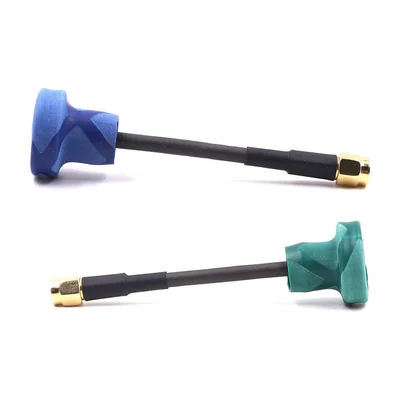

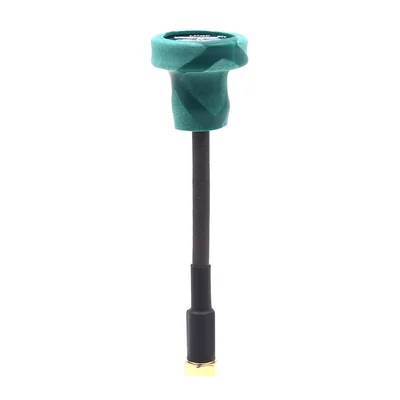

Конструкция — три слоя печатной платы FR-4 толщиной 1,0 мм с медью 1 oz в термоусадочной оболочке, высота 60 мм, масса 8 г. Подходит для передающей и приёмной стороны; поставляется в варианте LHCP или RHCP.

Характеристики приведены по данным производителя: страница модели ↗
