Полётный контроллер GOKU F405 HD 1S 12A AIO
Flywoo · Китай под заказ
GOKU F405 HD 1S 12A AIO

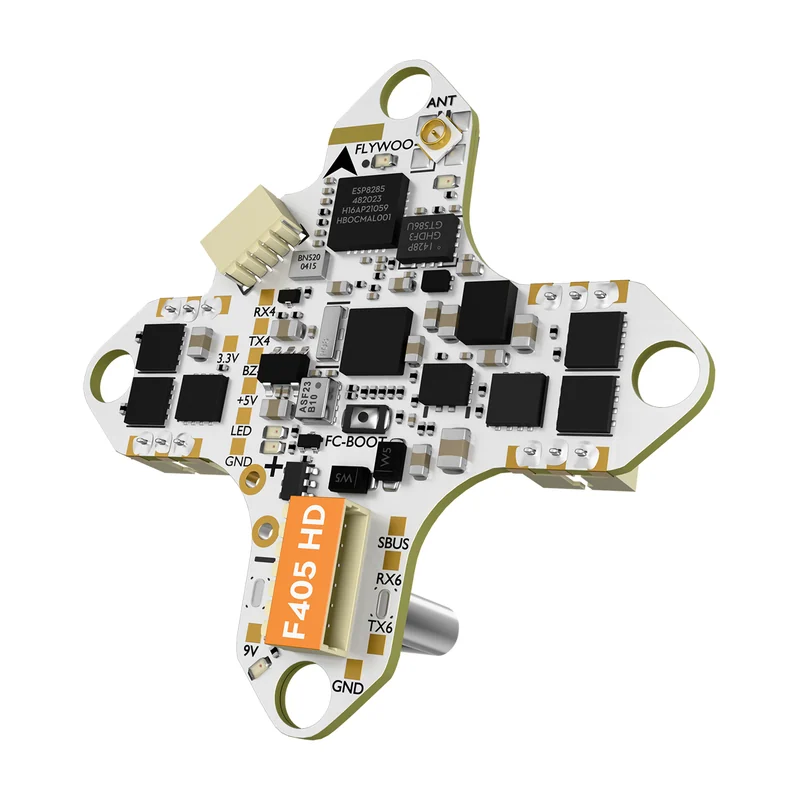

Полётный контроллер Flywoo GOKU F405 HD AIO, 1S, регулятор 12 А

Плата «всё в одном» для 1S-микродронов с DJI O4: F405, ICM42688P или BMI270, регулятор 12 А, ELRS 2,4 ГГц с TCXO и BEC 9 В под цифровой блок.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
GOKU F405 HD 1S 12A AIO
Производитель
Flywoo, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: прошивка, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер Flywoo GOKU F405 HD AIO, 1S, регулятор 12 А — процессор STM32F405BGA, инерциальный модуль ICM42688P или BMI270 (на выбор), выход BEC 5 В 3 А / 9 В 2 А. Из остального: число UART UART2, UART3 (ELRS), UART4, UART5 (SBUS), UART6. Прочее: габариты 30,5×30,5×10 мм. Производитель — Flywoo, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F405BGA
Инерциальный модуль
ICM42688P или BMI270 (на выбор)
Барометр
SPL06
Число UART
UART2, UART3 (ELRS), UART4, UART5 (SBUS), UART6
Поддерживаемые протоколы
CRSF, SBUS, iBus, Spektrum
Выход BEC
5 В 3 А / 9 В 2 А
Приёмник
Flywoo TCXO EL24E 2400
Габариты
30,5×30,5×10 мм
Посадочные отверстия
25,5×25,5 мм
Семейство микроконтроллера
STM32 F4 (Cortex-M4)
Тактовая частота
168 МГц (паспортная для STM32F405)
Длительный ток на канал
12 А (15 А пик)
Число каналов регулятора
4 шт
Суммарный длительный ток
48 А (расчёт: 12 А × 4 канала)

Описание

GOKU F405 HD 1S 12A — плата «всё в одном» Flywoo для микродронов на 1S с цифровой системой DJI O4 или O4 Pro: полётный контроллер, регулятор 4-в-1 и приёмник на одной плате с разъёмом под блок O4 без пайки. Микроконтроллер STM32F405 (168 МГц), гироскоп ICM42688P или BMI270 на выбор, барометр SPL06.

Регулятор — 12 А длительно и 15 А в пике на канал, под моторы от 0802 до 1303: от 40-мм вупов до трёхдюймовых «зубочисток». Отдельный BEC 9 В на 2 А питает блок O4 даже на резких манёврах, второй BEC даёт 5 В на 3 А.

Приёмник ELRS 2,4 ГГц с термостабилизированным генератором (TCXO) занимает UART3, на UART5 — вход SBUS для внешнего приёмника; поддерживаются CRSF, SBUS, iBus и Spektrum. Плата 30,5×30,5 мм с крепёжными отверстиями 25,5×25,5 мм.

Характеристики приведены по данным производителя: страница модели ↗
