Приёмный модуль ADS-B Exceed VS12-11T, SMD, 1,5 г, −90 дБм
Оригинальное название: Exceed VS12-11T
Приёмник ADS-B 1090 МГц в SMD-корпусе 16×13×2,8 мм: чувствительность −90 дБм, дальность около 250 км, выход MAVLink 2.0 на полётный контроллер.
- Артикул
- VS12-11T
- Производитель
- Exceed, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Приёмный модуль ADS-B Exceed VS12-11T, SMD, 1,5 г, −90 дБм — интерфейс UART TTL, 9600–921 600 бод, питание 3,3 В, частота 1090 МГц. Из остального: чувствительность −90 дБм. Прочее: масса 1,5 г, габариты 16 × 13 × 2,8 мм, рабочая температура −40…+85 °C. Производитель — Exceed, Китай; раздел каталога — ADS-B, Remote ID и транспондеры.
Характеристики
- Частота
- 1090 МГц
- Чувствительность
- −90 дБм
- Дальность приёма
- около 250 км
- Число целей
- более 100
- Выходные форматы
- DF17/DF18, MAVLink 2.0, расшифрованные данные
- Интерфейс
- UART TTL, 9600–921 600 бод
- Питание
- 3,3 В
- Потребление
- около 0,2 Вт
- Габариты
- 16 × 13 × 2,8 мм
- Масса
- 1,5 г
- Рабочая температура
- −40…+85 °C
Описание

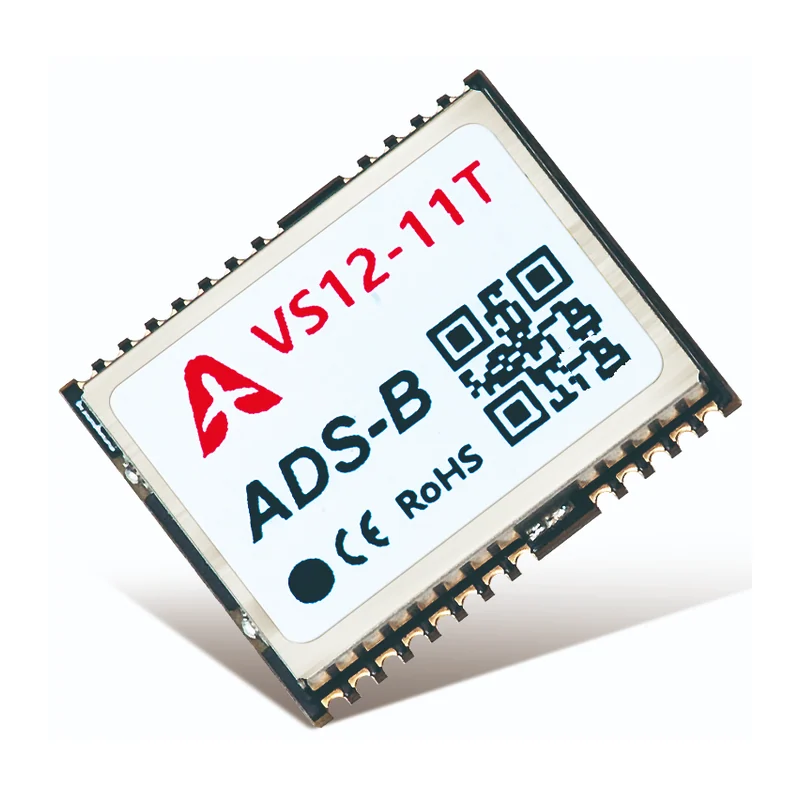

VS12-11T — приёмный модуль ADS-B размером 16×13×2,8 мм и массой 1,5 г. Корпус с краевыми полуотверстиями рассчитан на пайку оплавлением, поэтому модуль удобно встраивать в собственную плату полётного контроллера, наземной станции или заградительного огня. По выводам он совместим с Aerobit TT-SC1.
На входе стоят два каскада ПАВ-фильтров и малошумящий усилитель; типовая чувствительность — −90 дБм, заявленная дальность приёма — около 250 км. Модуль одновременно ведёт более 100 целей и питается от 3,3 В, потребляя около 0,2 Вт (55 мА). Компоненты промышленного исполнения, рабочая температура — от −40 до +85 °C.

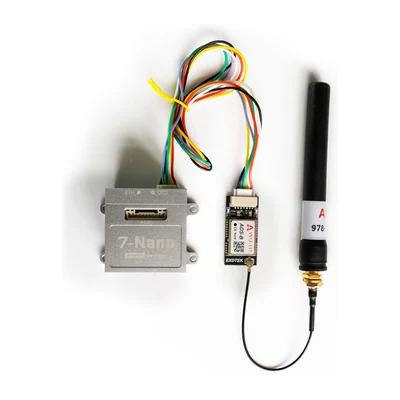

Данные выдаются по UART с уровнями TTL на скорости от 9600 до 921 600 бод: сырые сообщения DF17/DF18, пакеты MAVLink 2.0 или расшифрованная информация о бортах. Прошивка обновляется по тому же порту. Для подключения к автопилоту без разработки платы производитель поставляет переходник с разъёмом GH1.25-6P.
Назначение — предупреждение о пилотируемых бортах рядом с беспилотником, контроль риска столкновения и наблюдение за воздушной обстановкой.
Характеристики приведены по данным производителя: страница модели ↗
