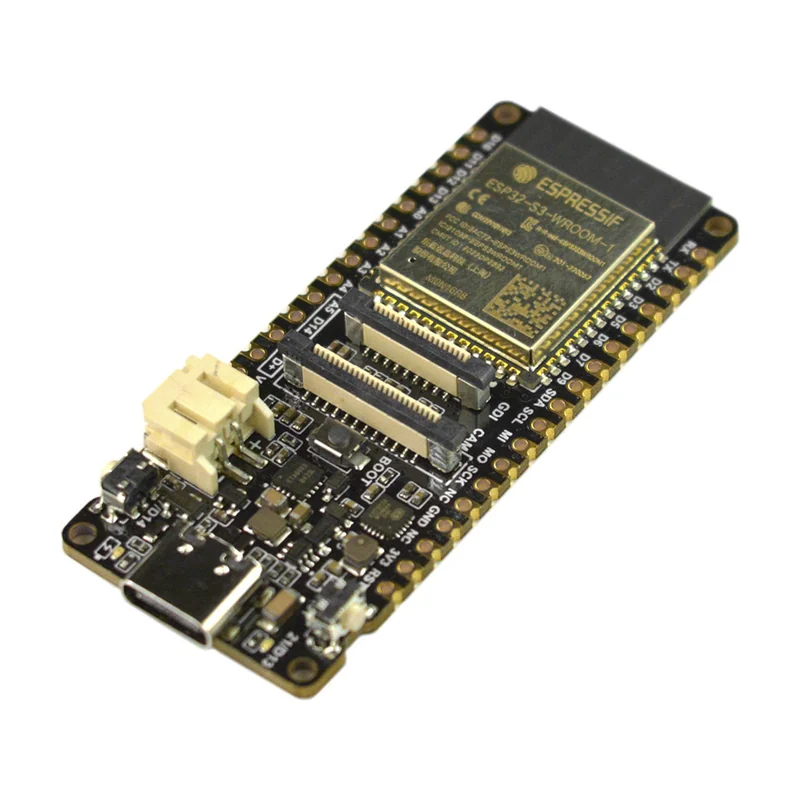

Плата разработчика DFRobot FireBeetle 2 ESP32-S3 DFR0975
Компактная плата на ESP32-S3 с разъёмом камеры и увеличенной памятью. Берут под задачи распознавания образов и передачи видео на границе сети.
- Артикул
- DFR0975
- Производитель
- DFRobot, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Xtensa LX7, двухъядерный 32-битный, 240 МГц, с ускорением ИИ
- Память
- 16 МБ Flash, 8 МБ PSRAM, 512 КБ SRAM, 384 КБ ROM, 16 КБ RTC SRAM
- Питание
- логика 3,3 В; вход USB Type-C 5 В; вход VCC 5 В; ток заряда до 1 А
- Беспроводная связь
- Wi-Fi 802.11 b/g/n 2,4 ГГц; Bluetooth 5 (LE), Bluetooth Mesh
- Сеть
- режимы Station, SoftAP, SoftAP + Station; поддержка Matter
- Интерфейс
- 26 цифровых линий, 3 × UART, 2 × I2C, 2 × SPI, 2 × I2S, АЦП 12 бит на 20 каналов, USB 2.0 OTG
- Разъёмы расширения
- интерфейс камеры с отдельным питанием, дисплейный разъём GDI
- Камера

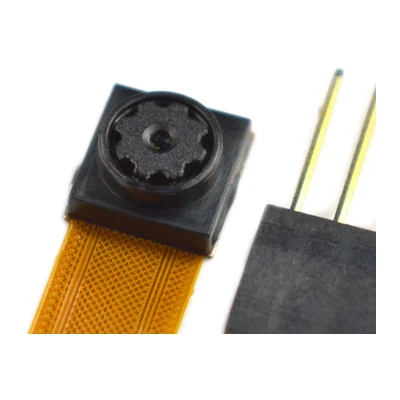

- OV2640 (2 Мп, до 1600 × 1200, угол обзора 68°); производитель допускает поставку OV3660 — модель определяется случайно
- Рабочая температура
- −20…+70 °C
- Габариты
- 25,4 × 60 мм
- Комплектация
- плата FireBeetle 2 ESP32-S3 (N16R8), камера OV2640 или OV3660 (модель поставляется случайным образом), гребёнка 18 контактов и гнездо 18 контактов, гребёнка 14 контактов и гнездо 14 контактов, шаг 2,54 мм
Описание

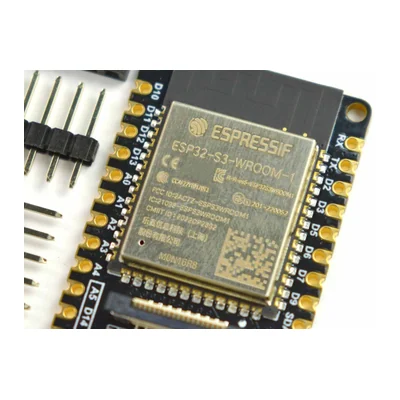

На плате установлен модуль ESP32-S3 с двухъядерным процессором Xtensa LX7 на 240 МГц и аппаратным ускорением нейросетевых вычислений. Память — 16 МБ Flash и 8 МБ PSRAM: объём PSRAM здесь критичен, поскольку в ней размещаются буферы кадров и веса моделей машинного обучения. В комплект входит камера OV2640 на 2 Мп с разрешением до 1600 × 1200 и углом обзора 68°; производитель оговаривает, что вместо неё может быть поставлена OV3660 — модель определяется случайно.
Разъём камеры выведен на плату, а её питание разведено отдельной цепью — это снижает наводки от остальных узлов на видеотракт. Также предусмотрен интерфейс GDI для подключения дисплея без дополнительной обвязки и схема управления питанием с зарядом литий-ионного аккумулятора током до 1 А и аппаратным включением-выключением.
Беспроводная часть — Wi-Fi 802.11 b/g/n в диапазоне 2,4 ГГц с режимами Station, SoftAP и совмещённым, а также Bluetooth 5 (LE) с поддержкой Bluetooth Mesh и протокола Matter. Периферия: 26 цифровых линий, три UART, две шины I2C, два SPI, два I2S, двенадцатибитный АЦП на 20 каналов, USB 2.0 OTG. Разработка ведётся в Arduino IDE, ESP-IDF или на MicroPython. Диапазон рабочих температур −20…+70 °C.
Характеристики приведены по данным производителя: страница модели ↗
