Полётный контроллер BETAFPV F4 Brushed Flight Controller (Frsky Rx / No RX)
BETAFPV · Китай под заказ
BETAFPV F4 Brushed Flight Controller (Frsky Rx / No RX)

Полётный контроллер BETAFPV F4 для коллекторных моторов, с приёмником FrSky или без него

Контроллер для вупов на коллекторных моторах: STM32F411, MPU6000, встроенный Betaflight OSD и ключи на 30 А, с приёмником FrSky D16 или без него; 26×26 мм, 3,7 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BETAFPV F4 Brushed Flight Controller (Frsky Rx / No RX)
Производитель
BETAFPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: монтажные отверстия — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер BETAFPV F4 для коллекторных моторов, с приёмником FrSky или без него — процессор STM32F411CEU6, инерциальный модуль MPU6000, силовые ключи 4 MOSFET по 30 А, 8,5 мОм; моторы 6×15, 7×20, 8×20, 8,5×20 мм. Из остального: OSD встроенный Betaflight OSD, управление по SPI. Прочее: масса 3,7 г, габариты 26×26 мм (посадка рамы Inductrix). Производитель — BETAFPV, Китай; раздел каталога — полётные контроллеры.

Характеристики

Силовые ключи
4 MOSFET по 30 А, 8,5 мОм; моторы 6×15, 7×20, 8×20, 8,5×20 мм
Габариты
26×26 мм (посадка рамы Inductrix)
OSD
встроенный Betaflight OSD, управление по SPI

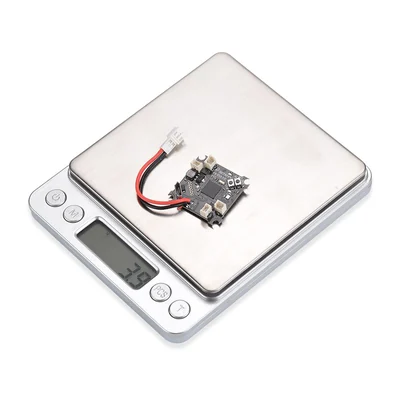

Масса
3,7 г
Процессор
STM32F411CEU6
Инерциальный модуль
MPU6000
Семейство микроконтроллера
STM32 F4 (Cortex-M4)
Тактовая частота
100 МГц (паспортная для STM32F411)
Приёмник
FrSky D16 по SPI или без приёмника
Цель прошивки
MATEKF411RX / MATEKF411
Разъём питания
JST-PH 2.0 (PowerWhoop), провод 55 мм
Защита от переполюсовки
есть
Датчик тока
нет

Описание

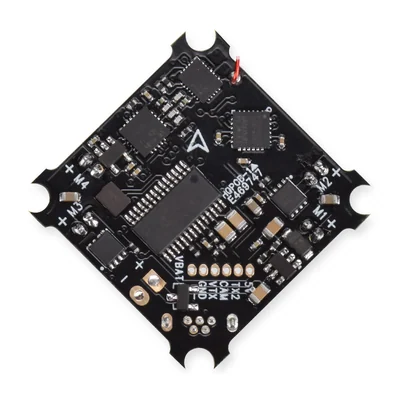

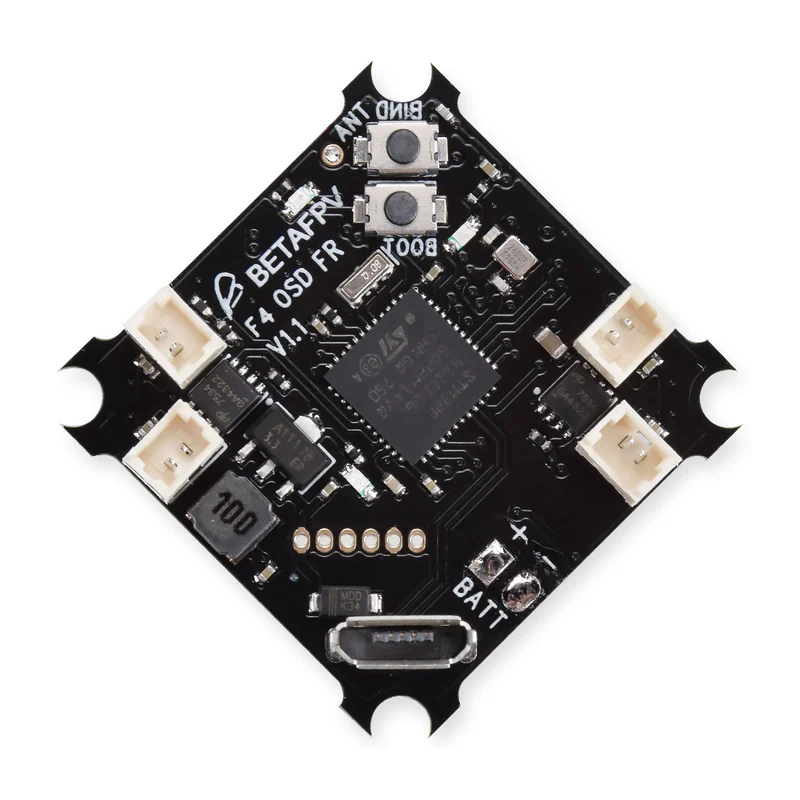

F4 Brushed — полётный контроллер BETAFPV для микродронов-вупов на коллекторных моторах: плата 26×26 мм повторяет посадку рамы Blade Inductrix и весит 3,7 г. Микроконтроллер STM32F411CEU6 (Cortex-M4, 100 МГц), гироскоп MPU6000, встроенный Betaflight OSD — STM32 управляет чипом OSD по SPI. Видео с камеры проходит через контакты CAM и VTX, поэтому OSD работает с AIO-камерами, у которых есть видеовход и выход.

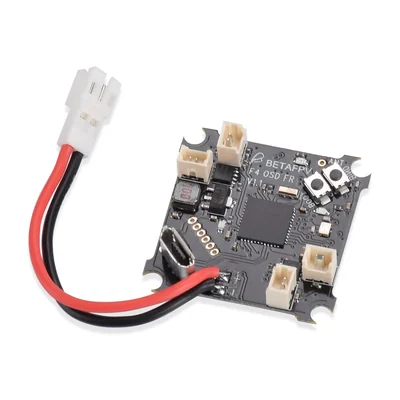

Вместо регулятора хода на плате четыре полевых ключа на 30 А с сопротивлением 8,5 мОм — под коллекторные моторы 6×15, 7×20, 8×20 и 8,5×20 мм. Есть защита от переполюсовки батареи; питание — через провод 55 мм с разъёмом JST-PH 2.0 (PowerWhoop). Датчика тока на плате нет. Порт TX1 отдан под управление видеопередатчиком из OSD или LUA-скрипта.

Исполнения: со встроенным приёмником FrSky D16 по SPI (FRSKY_X в Betaflight, цель MATEKF411RX) и без приёмника (цель MATEKF411). Приёмник совместим с большинством передатчиков FrSky, но с прошивкой EU-LBT привязка возможна не сразу — у производителя для этого есть отдельная инструкция.

Характеристики приведены по данным производителя: страница модели ↗
