Парашюты для БПЛА

Купола для систем спасения беспилотников: при отказе силовой установки или потере управления парашют снижает аппарат с безопасной скоростью и сохраняет и его, и груз, и то, что находится внизу. Основу раздела составляет американская Fruity Chutes: тороидальные купола Iris Ultra диаметром от 30 до 240″ в компактном, стандартном и усиленном исполнении, облегчённые Iris Ultralight от 30 до 168″ и эллиптические купола от 12 до 60″ для лёгких аппаратов. Для тяжёлых мультироторов есть парашют RJXHOBBY на 5–45 кг.

Купол подбирают по взлётной массе и допустимой скорости снижения: производитель указывает нагрузку для 20 футов в секунду — около 6,1 м/с — и для 15 футов в секунду, около 4,6 м/с. Например, Iris Ultra 48″ в компактном исполнении рассчитан на 5,7 кг при 6,1 м/с. Чем ниже скорость снижения, тем больший купол нужен для той же массы, а энергия удара о землю падает пропорционально квадрату скорости.

Компактные исполнения Iris Ultra укладываются в меньший объём, что важно для тесных отсеков; стандартные проще и дешевле. Купол выбрасывают пружинным, пневматическим или пиротехническим выбрасывателем по команде полётного контроллера или отдельного модуля аварийного срабатывания; объём укладки, масса купола и прочность строп указаны в карточке каждой модели.

Как выбрать

Сверяют по: диаметр, тип купола, расчётная нагрузка, масса, объём укладки, число клиньев

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельДиаметрТип куполаРасчётная нагрузкаМассаОбъём укладкиЧисло клиньев
RJX3876RJXHOBBY ———220 г (купол 2 м); 465 г (купол 3,5 м)——
Fruity Chutes Iris 168" Ultralight Parachute - 88lb @ 15fpsFruity Chutes 4267,2 мм (168″)тороидальный (кольцевой), сверхкомпактная укладка39,9 кг при 4,6 м/с731,4 гØ127 × 185,4 мм, 2349,9 см³16
Fruity Chutes Iris 144" Ultralight Parachute - 64lb @ 15fpsFruity Chutes 3657,6 мм (144″)тороидальный (кольцевой), сверхкомпактная укладка29 кг при 4,6 м/с494,7 гØ127 × 124,5 мм, 1589,5 см³14
Fruity Chutes 60" Elliptical Parachute - 13lb at 20fpsFruity Chutes 1524 мм (60″)для аппаратов средней и большой массы5,9 кг при 6,1 м/с283,5 г101,6 мм (диаметр) × 134,6 мм (длина): 1081,5 см³ (при плотной укладке)12
Fruity Chutes 48" Elliptical Parachute - 8.6lb at 20fpsFruity Chutes 1219,2 мм (48″)для аппаратов средней и большой массы3,9 кг при 6,1 м/с207 г66 мм (диаметр) × 177,8 мм (длина): 609,6 см³ (при плотной укладке)12
Fruity Chutes 42" Elliptical Parachute - 6.5lb at 20fpsFruity Chutes 1066,8 мм (42″)эллиптический2,9 кг при 6,1 м/с161,6 гØ66 × 152,4 мм, 522,7 см³12
Fruity Chutes 36" Compact Elliptical Parachute - 4.8lb at 20fpsFruity Chutes 914,4 мм (36″)эллиптический, компактная укладка2,2 кг при 6,1 м/с93,6 гØ66 × 86,4 мм, 295 см³12
Fruity Chutes 36" Elliptical Parachute - 4.8lb at 20fpsFruity Chutes 914,4 мм (36″)эллиптический2,2 кг при 6,1 м/с127,6 гØ66 × 101,6 мм, 347,4 см³12
Fruity Chutes 30" Compact Elliptical Parachute - 3.3lb at 20fpsFruity Chutes 762 мм (30″)эллиптический, компактная укладка1,5 кг при 6,1 м/с59,5 гØ48,3 × 104,1 мм, 190,1 см³8
Fruity Chutes 30" Elliptical Parachute - 3.3lb at 20fpsFruity Chutes 762 мм (30″)эллиптический1,5 кг при 6,1 м/с87,9 гØ66 × 76,2 мм, 260,6 см³8
Fruity Chutes 24" Compact Elliptical Parachute - 2.1lb at 20fpsFruity Chutes 609,6 мм (24″)эллиптический, компактная укладка1 кг при 6,1 м/с45,4 гØ40,6 × 111,8 мм, 144,2 см³8
Fruity Chutes 24" Elliptical Parachute - 2.2lb at 20fpsFruity Chutes 609,6 мм (24″)эллиптический1 кг при 6,1 м/с62,4 гØ48,3 × 109,2 мм, 199,9 см³8

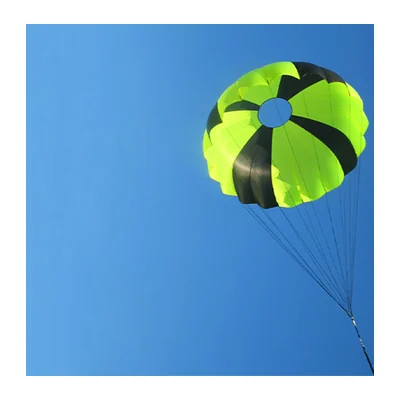

Fruity Chutes 18" Compact Elliptical Parachute - 1.2lb at 20fpsFruity Chutes 457,2 мм (18″)эллиптический, компактная укладка0,5 кг при 6,1 м/с32,9 гØ40,6 × 81,3 мм, 104,9 см³8
Fruity Chutes 18" Elliptical Parachute - 1.2lb at 20fpsFruity Chutes 457,2 мм (18″)эллиптический0,5 кг при 6,1 м/с48,2 гØ48,3 × 88,9 мм, 158,5 см³8
Fruity Chutes 15" Compact Elliptical Parachute - 0.8lb at 20fpsFruity Chutes 381 мм (15″)эллиптический, компактная укладка0,4 кг при 6,1 м/с28,3 гØ40,6 × 81,3 мм, 104,9 см³8
Fruity Chutes 12" Compact Elliptical Parachute - 0.5lb @ 20fpsFruity Chutes 304,8 мм (12″)тормозной купол для аппаратов средней и большой массы0,2 кг при 6,1 м/с24,1 г40,6 мм (диаметр) × 61 мм (длина): 77 см³ (при плотной укладке)8
Fruity Chutes Iris 120" Ultralight Parachute - 44lb @ 15fpsFruity Chutes 3048 мм (120″)тороидальный (кольцевой), сверхкомпактная укладка20 кг при 4,6 м/с351,5 гØ88,9 × 180,3 мм, 1124,1 см³12
Fruity Chutes 15" Elliptical Parachute - 0.8lb at 20fpsFruity Chutes 381 мм (15″)эллиптический0,4 кг при 6,1 м/с42,5 гØ48,3 × 73,7 мм, 134,4 см³8
Fruity Chutes 12" Elliptical Parachute - 0.5lb at 20fpsFruity Chutes 304,8 мм (12″)тормозной купол для аппаратов средней и большой массы0,2 кг при 6,1 м/с36,9 г48,3 мм (диаметр) × 66 мм (длина) : 121,3 см³8

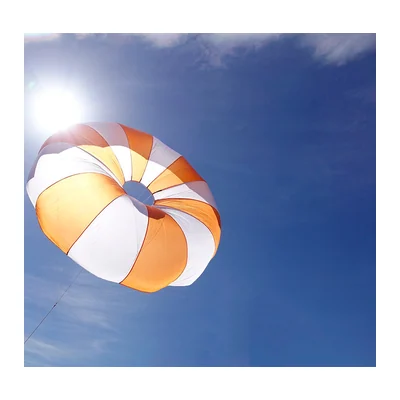

Fruity Chutes Iris 96" Ultralight Parachute - 28.7lb @ 15fpsFruity Chutes 2438,4 мм (96″)тороидальный (кольцевой), сверхкомпактная укладка13 кг при 4,6 м/с255,1 гØ88,9 × 132,1 мм, 822,6 см³12
Fruity Chutes Iris 84" Ultralight Parachute - 22lb @ 15fpsFruity Chutes 2133,6 мм (84″)тороидальный (кольцевой), сверхкомпактная укладка10 кг при 4,6 м/с195,6 гØ76,2 × 139,7 мм, 632,5 см³12
Fruity Chutes Iris 72" Ultralight Parachute - 16lb @ 15fpsFruity Chutes 1828,8 мм (72″)тороидальный (кольцевой), сверхкомпактная укладка7,3 кг при 4,6 м/с155,9 гØ76,2 × 109,2 мм, 496,5 см³12
Fruity Chutes Iris 66" Ultralight Parachute - 13.6lb @ 15fpsFruity Chutes 1676,4 мм (66″)тороидальный (кольцевой), сверхкомпактная укладка6,2 кг при 4,6 м/с135,2 гØ76,2 × 94 мм, 434,3 см³10
Fruity Chutes Iris 60" Ultralight Parachute - 11lb @ 15fpsFruity Chutes 1524 мм (60″)тороидальный (кольцевой), сверхкомпактная укладка5 кг при 4,6 м/с113,4 гØ66 × 106,7 мм, 370,3 см³12
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте расчётную нагрузку купола с полной взлётной массой вместе с полезной нагрузкой: скорость снижения растёт как корень из массы, а энергия удара — как квадрат массы, то есть перегруз на 40 % почти удваивает удар.
  2. Проверьте объём укладки против внутреннего объёма контейнера пусковой системы: купол, уплотнённый сильнее расчётного, медленнее выходит и наполняется, теряя высоту.
  3. Проверьте уздечку и точки подвеса строп: уздечка должна разносить рывок раскрытия на силовые узлы рамы, иначе он вырывает крепление из пластины.
  4. Сверьте тип купола с нагрузкой под аппаратом: крестообразные купола и купола с полюсным отверстием меньше раскачиваются, чем плоский круглый, что важно для подвешенной камеры.
  5. Сверьте энергию удара при паспортной нагрузке с тем, что выдержат подвес, камера и нижняя часть рамы: от неё зависит, будет ли аппарат пригоден к ремонту после приземления.

Производители в разделе

Fruity ChutesСША

О позициях раздела

Минимальная высота ввода — главный параметр системы: она определяет, с какой высоты спасение вообще успевает сработать.

Вопросы по разделу

Какой парашют нужен для дрона?
Тот, у которого паспортная нагрузка при выбранной скорости снижения не меньше взлётной массы аппарата с запасом. Например, для аппарата массой 5 кг подходит Iris Ultra 48″ — 5,7 кг при 6,1 м/с; если нужна мягкая посадка на 4,6 м/с, тот же аппарат потребует купол заметно больше.
Чем купол Iris отличается от эллиптического?
Тороидальный купол Iris с отверстием в центре даёт большее сопротивление на единицу площади и устойчивое снижение без раскачки, поэтому при той же массе он меньше и легче. Эллиптические купола проще и подходят для небольших аппаратов и моделей.
Нужен ли выбрасыватель?
На мультироторе — да: купол должен быстро уйти из зоны винтов и раскрыться даже при беспорядочном падении. Выбрасыватель и система срабатывания подбираются вместе с куполом по его объёму укладки и массе.
Производители каких марок собраны в разделе «Парашюты для БПЛА»?
Fruity Chutes, RJXHOBBY. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Парашюты для БПЛА»?
Чаще всего в карточках этого раздела заполнены: число клиньев, тип купола, расчётная нагрузка, площадь купола, объём укладки, масса, диаметр, энергия удара при паспортной нагрузке. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
