Катапульты и пусковые установки для БПЛА

Катапульты разгоняют самолётный беспилотник до взлётной скорости там, где нет полосы, и избавляют от взлёта с рук или с шасси. В разделе пневматические катапульты эстонской ELI — PL-40, PL-60 и PL-80 для аппаратов массой до 30, 60 и 100 кг со скоростью схода до 25 м/с и направляющими от 5 до 8,67 м, — пневматические Z-Sistem PKR20, PKR30 и PKR50 на 20–50 кг с направляющей 4,5 м и резиновые ElevonX Scorpion 2.0 и 4.0 для аппаратов до 14 и 28 кг.

Пневматическая катапульта разгоняет каретку сжатым воздухом из ресивера: скорость схода регулируется давлением и почти не зависит от температуры, а энергия запуска у моделей раздела доходит до 20 кДж. Резиновая катапульта проще и легче, не требует компрессора, но её усилие зависит от состояния жгутов и температуры. Развёртывание занимает от 5 до 10 минут.

Катапульту подбирают по взлётной массе аппарата и нужной скорости схода с запасом к скорости сваливания, по длине направляющей и транспортным габаритам, источнику энергии — компрессор, баллон или ручной натяг — и углу пуска. Узел крепления аппарата к каретке согласуют заранее: он зависит от схемы фюзеляжа и расположения винта.

Как выбрать

Сверяют по: тип, масса аппарата, скорость схода, длина направляющей, энергия, время развёртывания

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельТипМасса аппаратаСкорость сходаДлина направляющейЭнергияВремя развёртывания

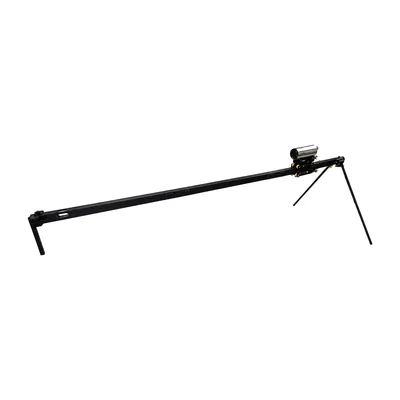

PKR20Z-Sistem пневматическаядо 20 кгболее 80 км/ч4,5 м (разгонный участок 4 м)около 7 кДжменее 10 мин

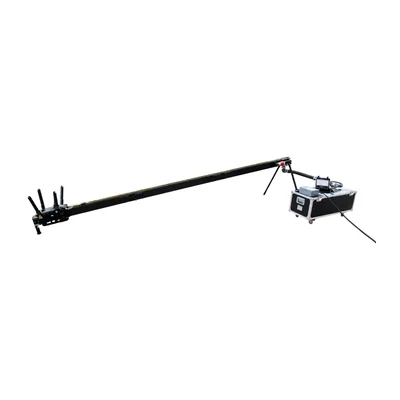

PKR30Z-Sistem пневматическаядо 30 кгболее 80 км/ч4,5 м (разгонный участок 4 м)10 кДжменее 10 мин

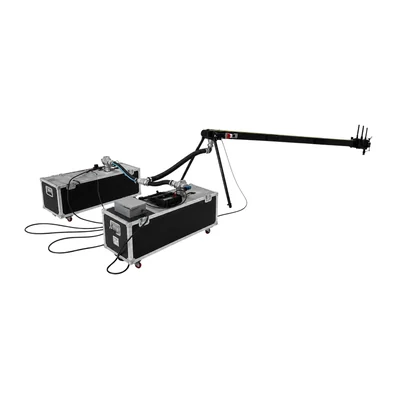

PKR50Z-Sistem пневматическаядо 50 кгболее 80 км/ч4,5 м (разгонный участок 4 м)20 кДжменее 10 мин

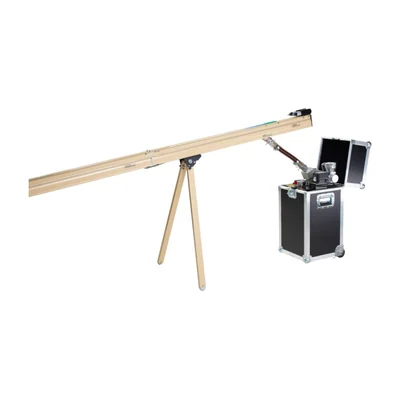

PL-40ELI пневматическаядо 30 кгдо 25 м/с5 м в сборе, секция 1,28 м—5 мин
PL-60ELI пневматическаядо 60 кгдо 25 м/с7,5 м в сборе, секция 1,3 м—5 мин

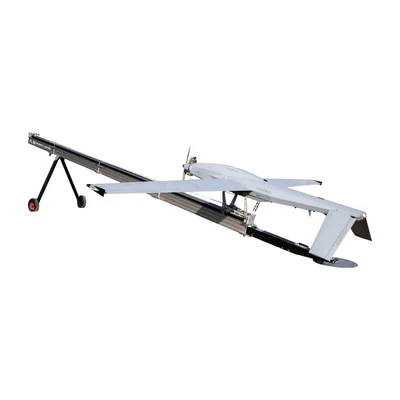

PL-80ELI пневматическаядо 100 кгдо 25 м/с8,67 м в сборе, секция 1,42 м—5 мин (механическая сборка, без накачки ресивера)

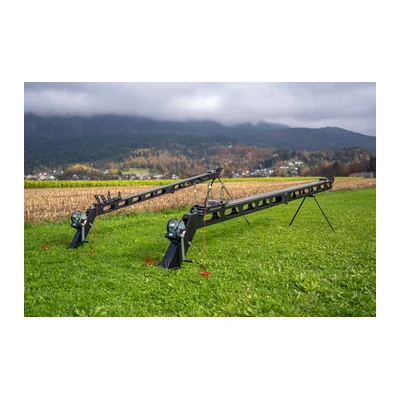

Scorpion 2.0ElevonX резиновая (bungee)до 14 кг при скорости схода 15 м/с15 м/с (для максимальной массы)—до 2,2 кДж—
Scorpion 4.0ElevonX резиновая (bungee)до 28 кг при скорости схода 15 м/с15 м/с (для максимальной массы)—до 4,0 кДж—

Производители в разделе

ELIЭстонияZ-SistemТурцияElevonXСловения

Вопросы по разделу

Пневматическая или резиновая катапульта?
Пневматическая даёт стабильную регулируемую скорость схода и подходит для тяжёлых аппаратов — у ELI до 100 кг. Резиновая проще, легче и не требует компрессора, но рассчитана на аппараты полегче — у ElevonX до 28 кг — и чувствительна к износу жгутов и холоду.
Какая скорость схода нужна?
Выше скорости сваливания аппарата с запасом, чтобы после схода с направляющей он сразу набирал высоту. Её определяют по массе, площади крыла и профилю; у катапульт раздела скорость схода — 15–25 м/с.
Сколько времени занимает подготовка к пуску?
По данным производителей, развёртывание занимает от 5 до 10 минут: сборка секций направляющей, установка угла пуска и, у пневматических моделей, накачка ресивера.
Производители каких марок собраны в разделе «Катапульты и пусковые установки для БПЛА»?
ELI, ElevonX, Z-Sistem. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Катапульты и пусковые установки для БПЛА»?
Чаще всего в карточках этого раздела заполнены: тип, скорость схода, масса аппарата, рабочая температура, угол пуска, длина направляющей, давление, время развёртывания. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
