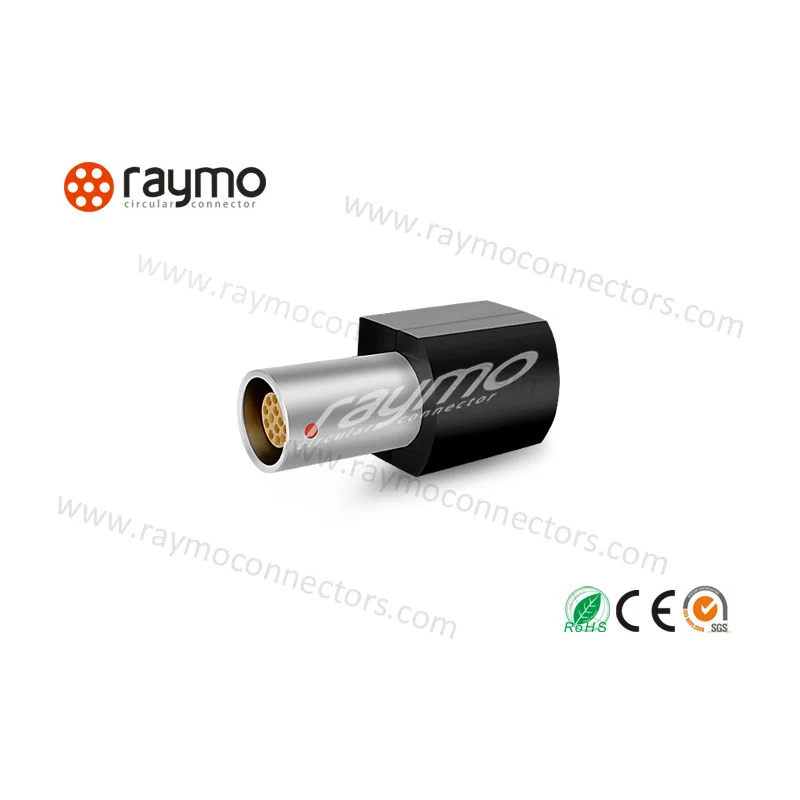

Плата-розетка EPG.0B.309.HLN, 9 контактов, угловой PCB
Raymo · Китай под заказ
EPG.0B.309.HLN

Угловая розетка на плату Raymo EPG.0B.309.HLN, 9 контактов, корпус 0B

Угловая розетка 0B под печатный монтаж на 9 гнездовых контактов: виброустойчивость 15 g в полосе 10–2000 Гц, ресурс 5000 сочленений, −65…+200 °C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
EPG.0B.309.HLN
Производитель
Raymo, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: типоразмер, тип, степень защиты, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Число контактов
9 (гнездо)
Разъём
угловой PCB
Рабочая температура
−65…+200 °C
Ресурс
5000 сочленений
Виброустойчивость
15 g (10–2000 Гц)

Описание

Угловая розетка под печатный монтаж в корпусе 0B на девять гнездовых контактов: выводы уходят в плату, а ось сочленения развёрнута на 90° к её плоскости, так что кабель отходит вдоль платы. Применение — платы телеметрии и модулей полезной нагрузки, где много линий выводят одним разъёмом.

Девять контактов в корпусе 0B — плотная группа с небольшим сечением каждого контакта. Заявлены виброустойчивость 15 g в полосе 10–2000 Гц и ресурс 5000 сочленений — с расчётом на бортовой узел с регулярной разборкой; диапазон −65…+200 °C перекрывает и пайку, и рабочий нагрев.

Номинальный ток на контакт в данных не указан, поэтому силовые цепи через этот разъём сверяют с паспортом. Кроме посадочного рисунка, проверяют крепление платы: угловой разъём при стыковке и натяжении кабеля нагружает контактные площадки на отрыв.

Характеристики приведены по данным производителя: страница модели ↗
