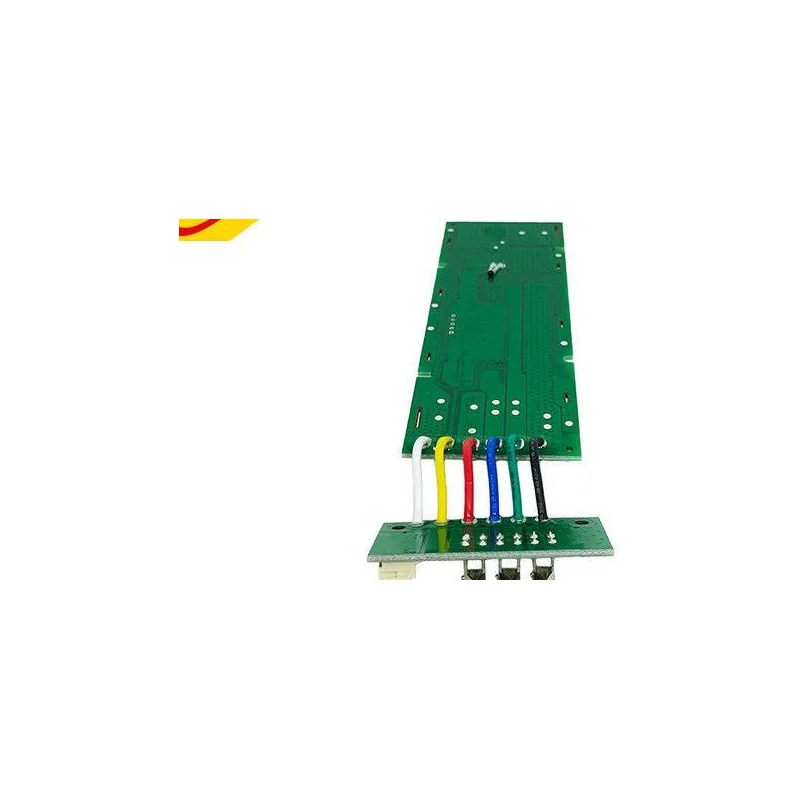

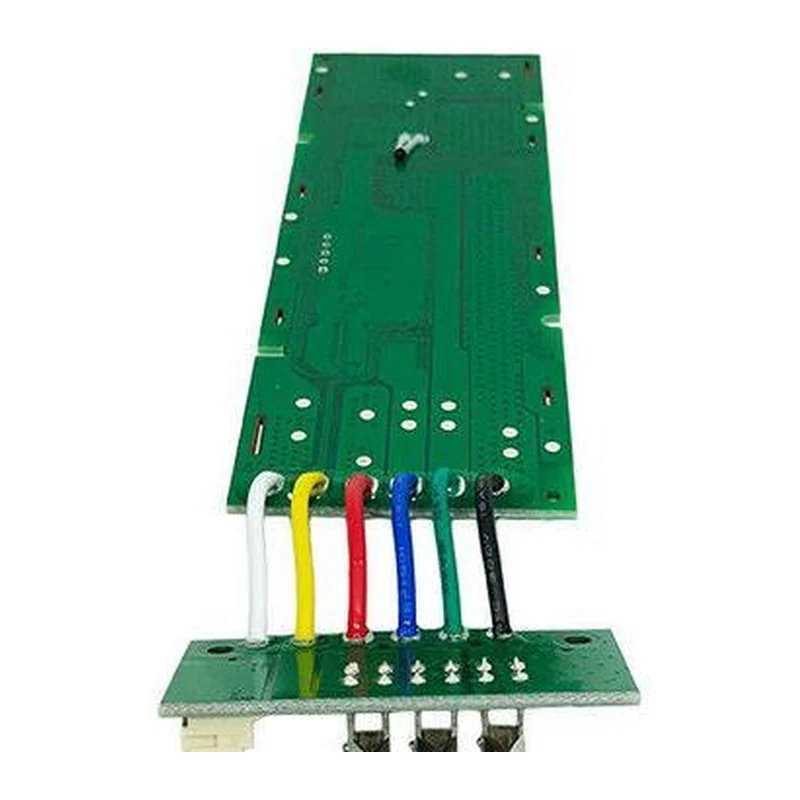

Плата защиты BMS/PCM 4S–10S с контактной пластиной
Плата защиты, балансировки и термоконтроля для самостоятельной сборки Li-ion или LiPo батареи под конкретный аппарат.
- Артикул
- PCM with contact plate 4S–10S (описанное исполнение 7S)
- Производитель
- LUS, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: ёмкость, напряжение, ток разряда, масса — пришлём по запросу.
Входит в подборку «Тяговые аккумуляторы и ячейки для БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число ячеек в серии
- 4S…10S (описанное в таблице исполнение — 7S)
- Совместимые ячейки
- 18650 / 26650 / 32700, Li-ion и Li-Po
- Напряжение заряда
- 29,4 В, CC/CV (для 7S)
- Напряжение балансировки
- 4,125 ± 0,025 В на ячейку
- Ток балансировки
- 80 ± 5 мА на ячейку
- Собственное потребление
- не более 35 мкА
- Макс. длительный ток заряда
- 10 А (настраивается)
- Макс. длительный ток разряда
- 30 А (настраивается)
- Порог защиты от перезаряда
- 4,25 ± 0,025 В на ячейку, задержка 800–1200 мс, снятие при 4,15 ± 0,05 В
- Порог защиты от переразряда
- 2,80 ± 0,03 В на ячейку, задержка 800–1200 мс, снятие при 3,0 ± 0,025 В
- Защита по току заряда
- 15 А ± 10 %
- Защита по току разряда
- 50 А ± 10 % (1-я ступень), 60 А ± 20 % (2-я ступень)
- Сопротивление силовых ключей
- не более 2 мОм (MOSFET)
- Реакция на короткое замыкание
- 160–240 мкс
- Термозащита
- заряд +48,5 ± 5 °C и −5 ± 5 °C, разряд +70 ± 5 °C и −25 ± 5 °C
- Рабочая температура
- −25…+70 °C
- Габариты
- 139,4 × 46 мм
- Внимание: расхождение в карточке
- в заголовке товара заявлено «7S 100A», тогда как в таблице характеристик максимальный длительный ток разряда — 30 А, а ступени защиты — 50 и 60 А; значения 100 А в характеристиках нет
Описание
PCM с контактной пластиной — плата защиты для батарей, собираемых из цилиндрических элементов 18650, 26650 или 32700 с химией Li-ion или Li-Po. Рассчитана на цепочки от 4S до 10S; описанное в характеристиках исполнение — 7S с зарядом 29,4 В по схеме CC/CV.
Длительный ток заряда до 10 А, разряда до 30 А, оба настраиваются; сопротивление силовых ключей не более 2 мОм, реакция на короткое замыкание 160–240 мкс. Термозащита прекращает заряд при +48,5 ± 5 °C и разряд при +70 ± 5 °C, балансировка начинается при 4,125 ± 0,025 В на ячейку.
Габариты платы 139,4 × 46 мм, рабочий диапазон −25…+70 °C. В заголовке товара заявлено «7S 100A», но значения 100 А в характеристиках нет — исполнение подтверждают запросом.
Характеристики приведены по данным производителя: страница модели ↗
