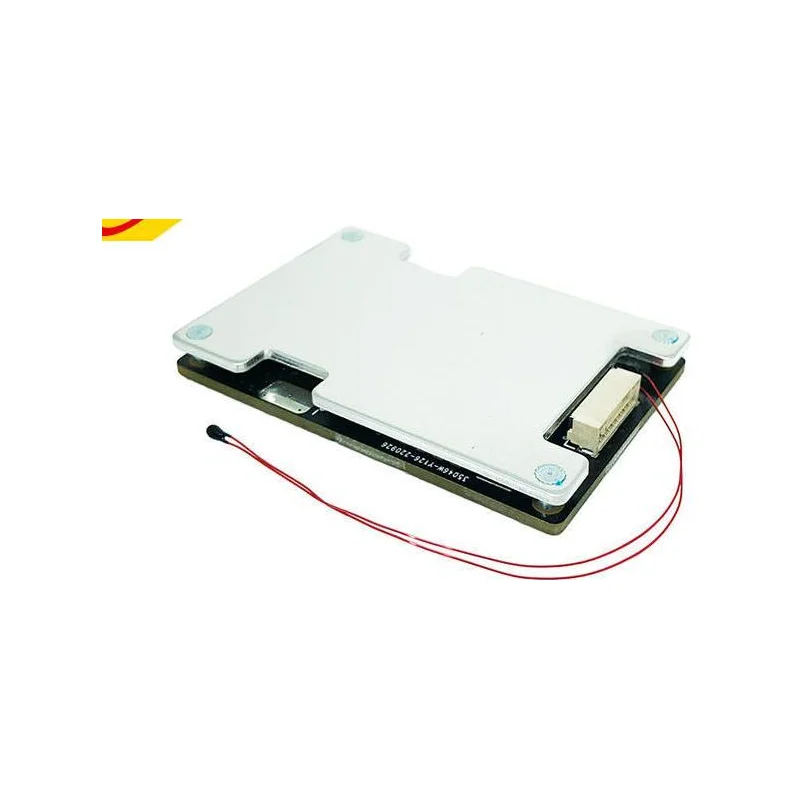

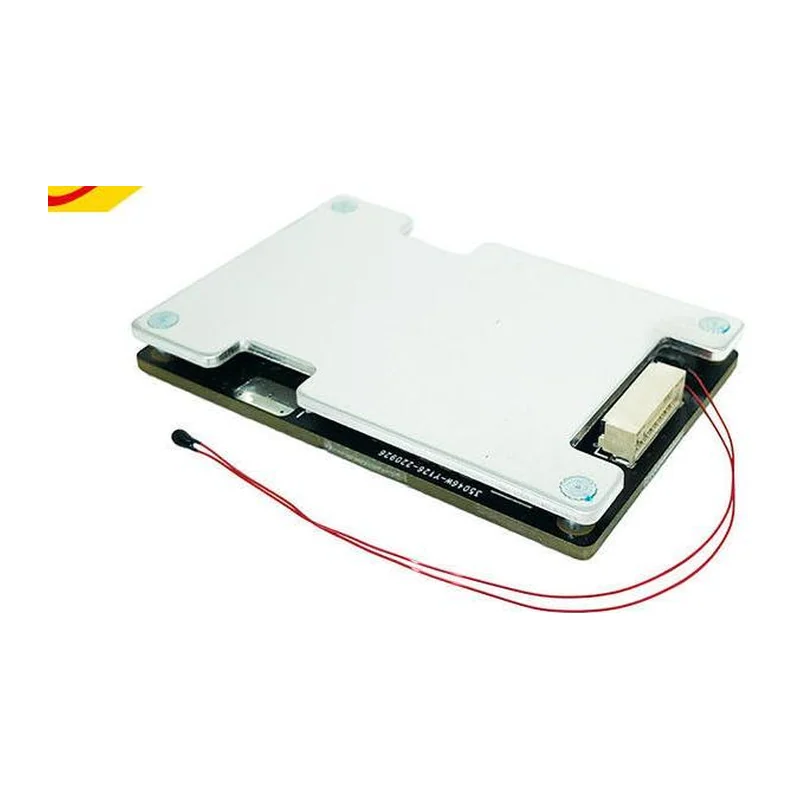

Настраиваемая смарт-BMS 6S–13S, разряд 26 А, опции UART и Bluetooth
Программируемая плата управления батареей с телеметрией, балансировкой и опцией контроля подлинности сборки.
- Артикул
- Adjustable BMS 6S–13S
- Производитель
- LUS, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: ёмкость, напряжение, ток разряда, масса — пришлём по запросу.
Входит в подборку «Тяговые аккумуляторы и ячейки для БПЛА»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Число ячеек в серии
- 6S…13S
- Типы ячеек
- Li-ion, LiFePO4, NCM
- Напряжение заряда
- 29,4 В, CC/CV (для 7S)
- Напряжение балансировки
- 4,125 ± 0,025 В на ячейку
- Ток балансировки
- 80 ± 5 мА на ячейку
- Собственное потребление
- не более 25 мкА
- Макс. длительный ток заряда
- 12 А
- Макс. длительный ток разряда
- 26 А
- Порог защиты от перезаряда
- 4,25 ± 0,025 В на ячейку, задержка 800–1200 мс, снятие при 4,15 ± 0,05 В
- Порог защиты от переразряда
- 2,80 ± 0,03 В на ячейку, задержка 800–1200 мс, снятие при 3,0 ± 0,025 В
- Защита по току заряда
- 13,33 А ± 10 %
- Защита по току разряда
- 33,33 А ± 10 % (1-я ступень), 66,66 А ± 20 % (2-я ступень)
- Сопротивление силовых ключей
- не более 1,67 мОм (MOSFET)
- Рабочая температура
- −25…+70 °C
- Температура хранения
- −40…+125 °C
- Габариты
- 56 × 46 мм
- Опции прошивки
- связь по UART с ПК, Bluetooth для контроля состояния батареи, уникальный ID платы, зуммер оповещения
- Сертификация
- RoHS
Описание
Настраиваемая смарт-BMS для сборок от 6S до 13S на ячейках Li-ion, LiFePO4 и NCM. Применяется там, где батарея должна отдавать данные о состоянии наверх, а не только защищать себя: обслуживаемые энергоблоки, наземные платформы, зарядные посты.
Длительный ток заряда до 12 А, разряда до 26 А при сопротивлении силовых ключей не более 1,67 мОм; ступени защиты по разряду — 33,33 А ± 10 % и 66,66 А ± 20 %. Собственное потребление не превышает 25 мкА, габариты платы 56 × 46 мм, рабочий диапазон −25…+70 °C, хранение −40…+125 °C.
Опционально в прошивку добавляются обмен по UART с ПК, Bluetooth-контроль состояния, уникальный идентификатор платы и зуммер оповещения; состав опций фиксируется при заказе.
Характеристики приведены по данным производителя: страница модели ↗
