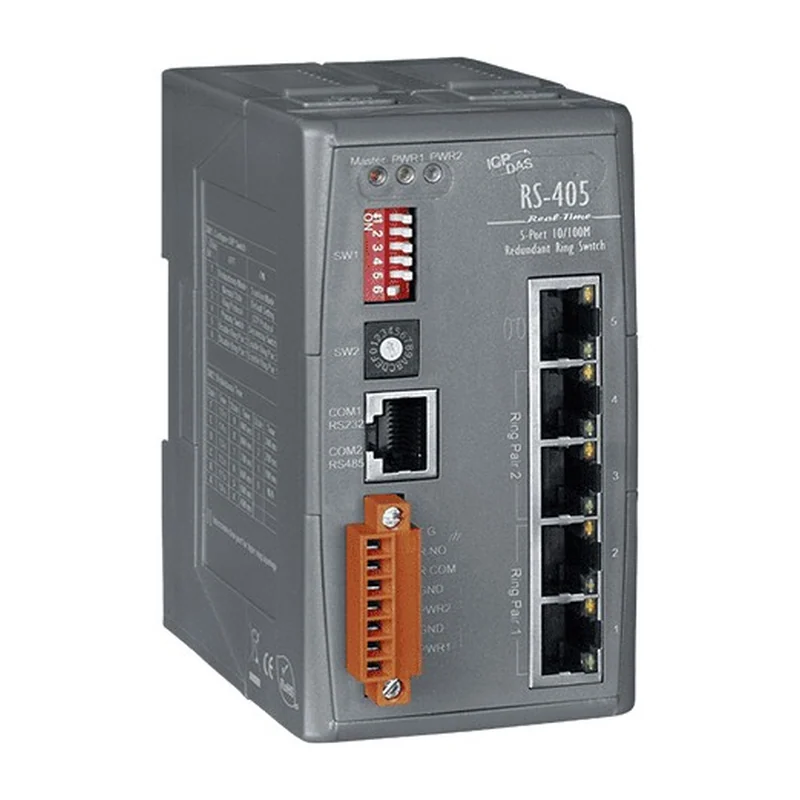

Промышленный коммутатор ICP DAS RS-405, 5 портов, 10/100 Мбит/с, кольцевое резервирование
Коммутатор на 5 портов 10/100 Мбит/с с кольцевым резервированием и STP, портом RS-232/485 для Modbus, развязанным резервированным питанием 10–30 В и реле аварии.
- Артикул
- RS-405
- Производитель
- ICP DAS, Тайвань
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: масса — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Промышленный коммутатор ICP DAS RS-405, 5 портов, 10/100 Мбит/с, кольцевое резервирование — питание +10…+30 В пост. тока (с гальванической развязкой, резервируемый вход), индикация питание, 10/100M, Link/Act, Master, порты 5 × RJ-45, 10/100Base-TX; 1 × RS-232/RS-485. Прочее: габариты 65 × 120 × 99 мм (Ш × Г × В), рабочая температура −40…+75 °C. Производитель — ICP DAS, Тайвань; раздел каталога — коммутаторы и сетевое оборудование.
Характеристики
- Индикация
- питание, 10/100M, Link/Act, Master
- Порты
- 5 × RJ-45, 10/100Base-TX; 1 × RS-232/RS-485
- Стандарты
- IEEE 802.3, 802.3u, 802.3x
- Режим коммутации
- с промежуточным хранением (store-and-forward), на скорости среды
- Таблица MAC-адресов
- 2048
- Пропускная способность памяти
- 3,2 Гбит/с
- Буфер кадров
- 1 Мбит
- Управление потоком
- IEEE 802.3x в полном дуплексе, back pressure в полудуплексе
- Протоколы
- Modbus/RTU, Modbus/TCP
- Резервирование
- STP, Ring (ICP DAS)
- Изоляция портов
- 1500 В (эфф.) в течение минуты
- DIP-переключатели
- есть: выбор режима резервирования и максимального времени восстановления
- Защита от переполюсовки
- есть
- Питание
- +10…+30 В пост. тока (с гальванической развязкой, резервируемый вход)
- Потребление
- 0,22 А ± 5 % при 24 В пост. тока (100 Мбит/с, полный дуплекс)
- Выход аварийной сигнализации
- есть, реле 2 А при 30 В
- Корпус
- пластик
- Габариты
- 65 × 120 × 99 мм (Ш × Г × В)
- Монтаж
- на DIN-рейку
- Рабочая температура
- −40…+75 °C
- Температура хранения
- −40…+85 °C
- Влажность
- 10–90 % отн. вл., без конденсата
Описание
Промышленный коммутатор на 5 портов RJ-45 10/100 Мбит/с с кольцевым резервированием: несколько RS-405 соединяют в кольцо, и при обрыве одного кабеля трафик идёт в обход. Поддерживаются собственный протокол Ring от ICP DAS и STP; режим резервирования и максимальное время восстановления задаются DIP-переключателями, ведущий коммутатор кольца отмечен индикатором Master.
Отдельный порт RS-232/RS-485 с протоколами Modbus RTU и Modbus TCP подключает к сети устройства с последовательным интерфейсом: метеостанцию, контроллер ворот или питания площадки. Питание 10–30 В с гальванической развязкой подаётся на два резервируемых входа, реле аварии на 2 А при 30 В сообщает о пропаже питания. Корпус на DIN-рейку 65 × 120 × 99 мм, −40…+75 °C.
Кольцо оправдано там, где кабели тянутся между несколькими постами — мачтами, контейнерами, площадками взлёта, — и обрыв одной линии не должен отрезать часть комплекса от станции управления.
Характеристики приведены по данным производителя: страница модели ↗
