Пултрузионные профили и листы

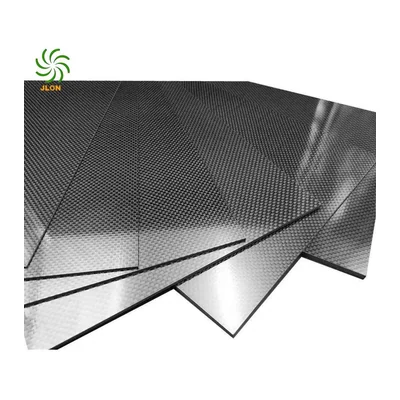

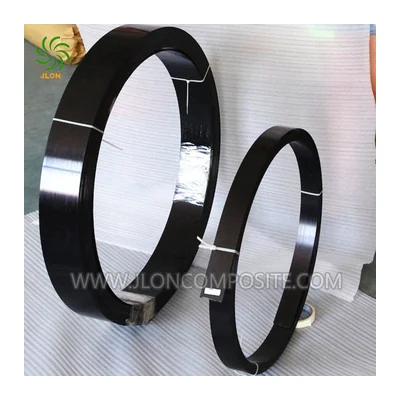

Готовый композитный профиль и лист, из которого вырезают и собирают детали без собственной формовки. Все позиции раздела — JLON Composite: углеродные пултрузионные ламинаты T-1 и T-2 толщиной 1,2 и 1,4 мм и шириной 50 и 100 мм в рулонах, углепластиковые листы CFS из ткани 3K толщиной 3, 5 и 8 мм и стеклопластиковые пултрузионные профили GRP — прямоугольные и квадратные трубы со стенкой от 2,5 до 5 мм и доски.
Пултрузионный ламинат состоит из однонаправленного углеродного волокна, поэтому вдоль полосы он очень прочен: у T-1 прочность на разрыв — более 2800 МПа, модуль — более 165 ГПа. Его применяют для внешнего армирования конструкций и как силовые полки лонжеронов. Лист CFS из тканого препрега держит нагрузку в двух направлениях — прочность на изгиб 936 МПа — и подходит для рам, пластин и кронштейнов.
Материал подбирают по направлению нагрузки: однонаправленный ламинат — под растяжение и изгиб вдоль, тканый лист — под нагрузки в плоскости и плиты, стеклопластиковый профиль — где важны цена, диэлектрические свойства и стойкость к погоде. Лист раскраивают на станке с ЧПУ или абразивным инструментом, работать нужно в респираторе.
Как выбрать
Сверяют по: материал, способ изготовления, толщина, габариты, прочность на изгиб
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Материал | Способ изготовления | Толщина | Габариты |
|---|---|---|---|---|
| CFSJLON Composite | Углепластик из углеродного препрега | Горячее прессование под высоким давлением или автоклавное формование | 3 / 5 / 8 мм (упоминается также 1 мм) | Ширина 500 / 1000 / 3000 мм, длина 500 / 1000 / 8000 мм; типовые форматы 500 × 500 и 1000 × 1000 мм, максимум 3 × 8 м |
| GRPJLON Composite | Стеклопластик (GRP/FRP) — стекловолокно со связующим, смола с TBPB | Пултрузия | Стенка труб 2,5 / 3 / 3,5 / 4 / 5 мм | Террасная доска 160 × 15, 150 × 18, 150 × 25, 160 × 20 мм; прямоугольные трубы 45 × 20 и 55 × 30 мм; квадратные трубы 60 × 60, 80 × 80, 100 × 100, 120 × 120 мм |
| T-1/T-2JLON Composite | Углепластик (CFRP) — углеродное волокно в полимерной матрице | Пултрузия | 1,2 и 1,4 мм | Ширина 50 и 100 мм; поставка в рулонах |

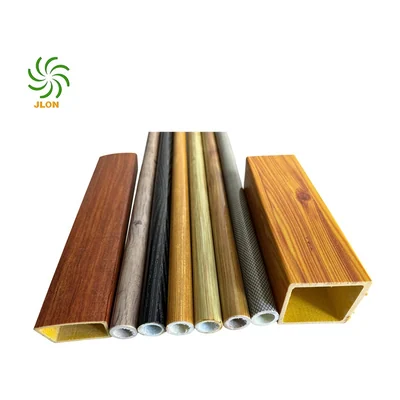

Стеклопластиковые профили JLON GRP, пултрузия, E-стекло, полиэфирная вуаль
Производители в разделе
Вопросы по разделу
- Чем пултрузионный ламинат отличается от углепластикового листа?
- В ламинате все волокна идут вдоль полосы, поэтому он прочен на растяжение и изгиб в одном направлении. Лист из тканого препрега содержит волокна под 0/90°, держит нагрузку в двух направлениях и подходит для плоских деталей сложной формы.
- Для чего углеродные ламинаты T-1 и T-2?
- По данным производителя — для внешнего армирования конструкций из бетона, дерева, кладки, стали и композитов: полосу вклеивают на поверхность, и она берёт растягивающую нагрузку. В авиамоделизме и при постройке БПЛА такие полосы используют как полки лонжеронов.
- Чем стеклопластиковый профиль лучше углеродного?
- Не лучше, а дешевле и не проводит ток: стеклопластик не экранирует радиосигнал и не создаёт короткого замыкания. Он тяжелее и менее жёсткий, чем углепластик, поэтому подходит для конструкций без жёстких требований по массе.
- Производители каких марок собраны в разделе «Пултрузионные профили и листы»?
- JLON Composite. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Пултрузионные профили и листы»?
- Чаще всего в карточках этого раздела заполнены: толщина, тип волокна, способ изготовления, применение, поверхность, материал, габариты, модуль упругости. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
